高碳铬铁主要用于不锈钢生产，其中200系不锈钢含铬量约在16%，300系不锈钢含铬量约在25%，400系不锈钢含铬量约在14%。铬铁需求量大的300系不锈钢也是不锈钢生产中大比例的产品。      用作含碳较高的滚珠钢、工具钢和高速钢的合金剂，提高钢的淬透性，增加钢的耐磨性和硬度；用作铸铁的添加剂，改善铸铁的耐磨性和提高硬度，同时使铸铁具有良好的耐热性；用作无渣法生产硅铬合金和中、低、微碳铬铁的含铬原料；用作电解法生产金属铬的含铬原料；用作吹氧法冶炼不锈钢的原料。

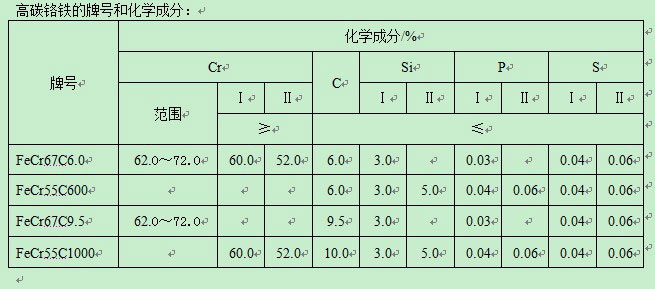

高碳铬铁的冶炼方法有高炉法、电炉法、等离子炉法等。使用高炉只能制得含铬在30%左右得特种生铁。截至2012年，含铬高的高碳铬铁大都采用熔剂法在矿热炉内冶炼。

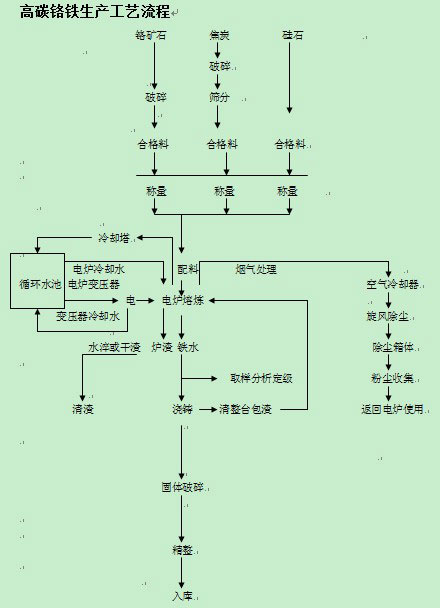

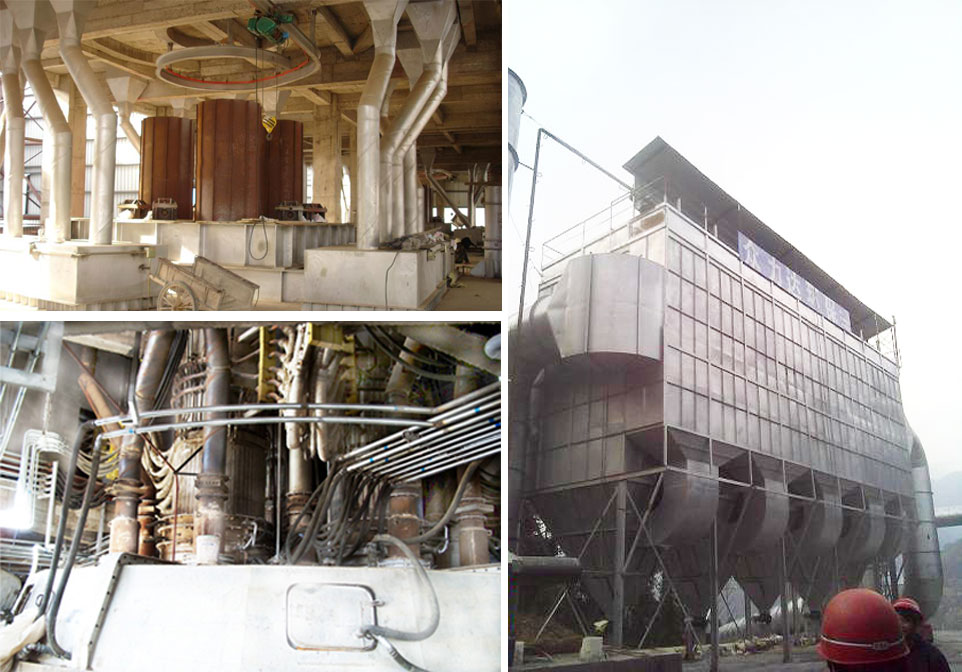

      电炉法冶炼高碳铬铁的基本原理是用碳还原铬矿中铬和铁的氧化物。碳还原氧化铬生成Cr2C2的开始温度为1373K，生成Cr7C3的反应开始温度1403K，而还原生成铬的反应开始温度为1523K，因而在碳还原铬矿时得到的是铬的碳化物，而不是金属铬。铬铁中含碳量的高低取决于反应温度。生成含碳量高的碳化物比生成含碳量低的碳化物更容易。
