镍铁和金属镍的主要用途：

    1804年，从矿石炼出金属镍以后，受当时技术条件及资源缺少等因素的限制，使镍有I00年左右没有显著的发展。直到第一次世界大战前夕，世界镍产量才只有几千吨.经过第一次，特别是第二次世界大战以后，镍产量急剧增长。

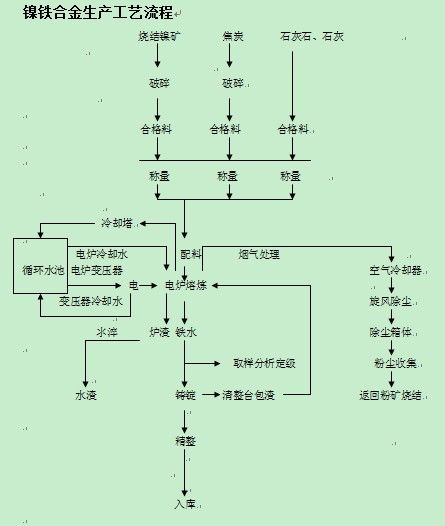

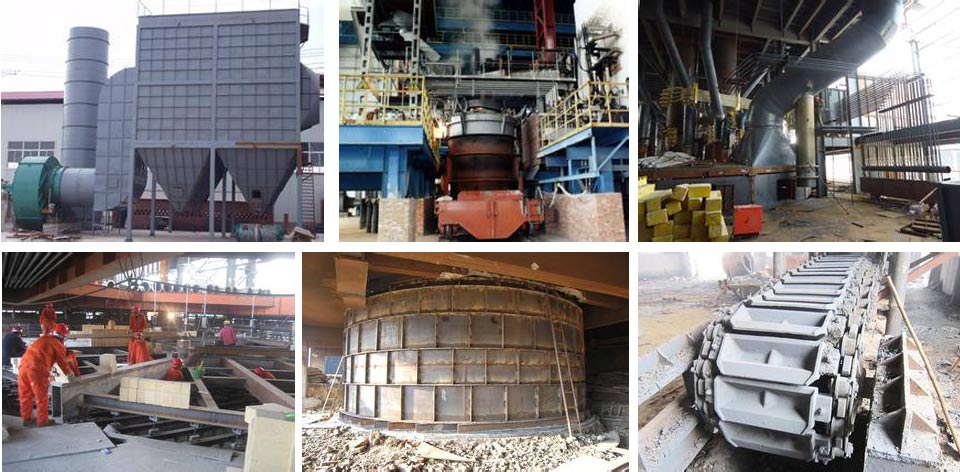

    1865年，加尼埃把以硅镁镍矿，加石膏和煤进行还原冶炼，还原后得到镍镜，从而使原矿中的少量镍得到了富集。在烧掉硫之后，一将得到的氧化镍在固态用碳还原制镍工艺。

    镍可完全溶解于r-铁中，在a-铁中的溶解度为10%。含镍量达5%可提高低碳结构钢的抗拉强度和硬度。在碳素钢中含有3%镍，可改善其抗拉强度、冲击韧性、屈服点和变形能力。含镍1%～4%的NiCrMo结构钢，由于这种钢的抗拉强度同质量的比值合适，所以很适于用在汽车、机车和机器制造业中。耐磨构件用例除这几种元素外，还含有碳。重要的含镍钢种和用户却是不锈钢和耐热特殊钢。例如Cr18Ni9Ti、Cr17Ni1iMn2等一系列耐热不锈钢，热加工性能良好，在机械、医疗、国防、轻工中得到广泛的应用。

    镍在铸铁中有轻微的石墨化作用。可稳定珠光体和减少铁素体含量。因此铸铁中的镍有助于取得均匀而一体的结构和良好的性能。添加少量的镍(Ni0.%～1.0%)会导致形成微细的珠光体，当含镍量较高时，会形成马氏体和奥氏体。微细而稳定的珠光体可使铸铁具有良好的加工性能和硬度。因此，加镍铸铁件可用来制造汽车制造业中的铸件。

    含铬、钻和铝的低铁镍合金，用高温合金时，一般称哈斯特耐蚀镍基合金，在923℃时的抗拉强度高达233. 24MPa。含Ni30%～90%的铁镍合金磁导率高，因而适用电气和电子工业，例如含Ni30%、Fe70%的克莱马克斯合金。含Ni80%、Cr14%、Fe6%的合金是一种特殊耐蚀的弹簧材料，用于牙科治疗上。镍也用来作硬币和用在蓄电池工业中。
